自從HTC不見之後，只好換回垂垂老矣的K750
用了一陣子總覺得越用越不爽
機器本身功能比較老舊是一回事
重點是外觀真的是坑坑疤疤的
想說很久沒動手了（明明一天到晚在搞手工藝="=a）
不過已經好久好久沒做模型是真的
想說又不是不會弄，就去買噴漆吧！
想到就馬上開始！！！（還真是超行動派）
整體的外觀，經過我三四年來毫不保護的使用真的很慘

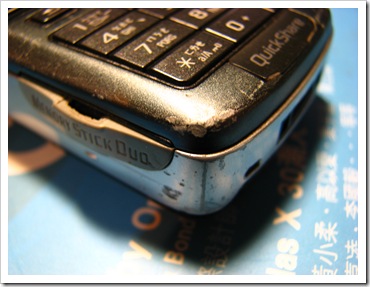

細部損傷
連金屬飾板都變形…

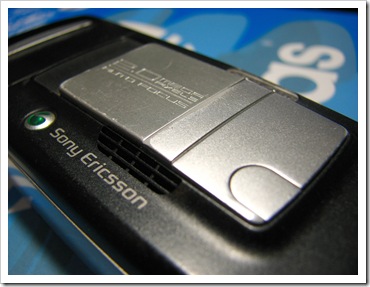

機背最突出的相機蓋當然無法倖免
要噴漆當然要拆下來噴才漂亮

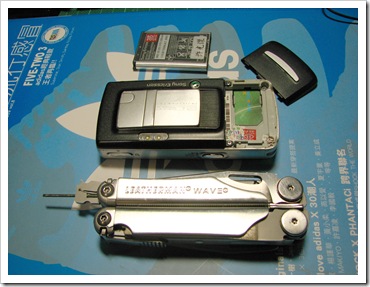

問題是手機都是星形螺絲，要怎麼拆？
這時候就知道平常愛買工具的好處了！
拆手機的工具比手機還大="=a
拆下來的螺絲記得一定要找個容器裝起來，最好是有蓋子的
不然打翻之後會哭…
螺絲轉下來之後就是把卡榫撐開
這時候就需要一點經驗、一點技巧，最重要的是不能硬扳
我個人是偏好瑞士刀的小挫刀，非常好用！
基本上把卡榫撐開來就已經可以把大部分的殼都給拆下來
不過離細部分解完成還有很長的一段路…
心臟不好或是對於小東西沒輒的人最好在這裡識相一點停下來…
拆到這個階段鍵盤已經可以分離
也看到內部的機板了
難得拆一次當然要清潔一下
用一般酒精就可以了
把鍵盤的電路模組翻開
仔細看可以看到鍵盤模組的排插插在主機板上
小心的拔起來就可以卸除鍵盤的電路模組
拆下來之後可以看到五向鍵跟鍵盤模組是分開的
蓋在五向鍵下面的是記憶卡插槽
現在一看才發現記憶卡還真的佔去很大空間
難怪卡要越做越小～
排排站
基本上第一層的東西都卸下來了
接下來就是更往內部了
一樣小心的找出排線，拔掉排插
螢幕就這樣下來了～
此時主機板算是整個都一覽無遺了
接著可以開始卸下主機板
主機板主要是用卡榫固定
所以只要注意卡榫位置，確認都有釋放應該還蠻容易拿的
取下主機板後，相機模組也就可以拿下來了
拿的時候還是要注意排插，因為我沒有一一拍照，所以步驟有點跳
其實只要小心一點拆手機不難，主要就是經驗跟細心
仔細觀察，不確定的先不要貿然下手
最好拍照紀錄一下才知道等等要怎麼裝回去
接下來看到什麼就拆什麼…哈哈！
這個是補光燈的模組
解決電路方面的問題，在機殼上有一些小零件要拆
記得一樣先拍照，這些小零件幾乎都是卡住而已
拆是很好拆，要是沒記錄回頭要裝回去的時候就會很囧了

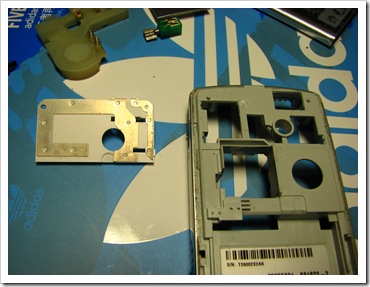

機殼背面的一些大模組
白色的是天線模組
上面帶點半透明的是喇叭
天線模組特寫
因為要噴漆，所以小零件都得下
小綠求也下來了
鏡頭滑蓋

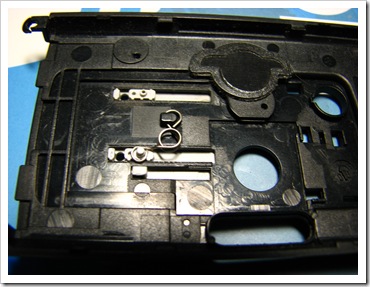

在這裡我遇到一點困難
把彈簧卸下來之後還是拿不起來

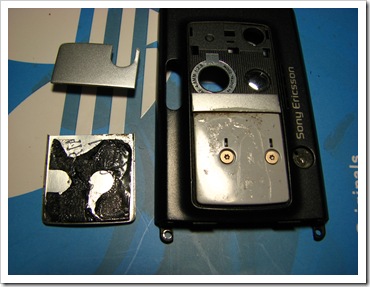

後來仔細觀察發現滑蓋不是整塊金屬，上面有銘板
把銘板拆下來就一目了然

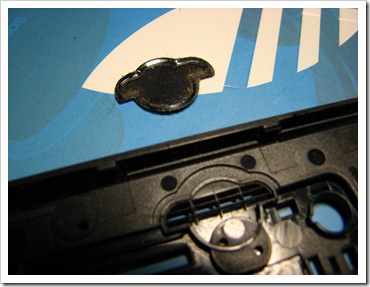

銘板（很薄，拆的時候小心不要折到）
為了這兩個螺絲，還自製工具
因為之前用的那個螺絲起子無法處理這兩個螺絲
感覺很像在磨扁鑽，差點以為在演艋舺…
有自製工具，螺絲成功拿下來…

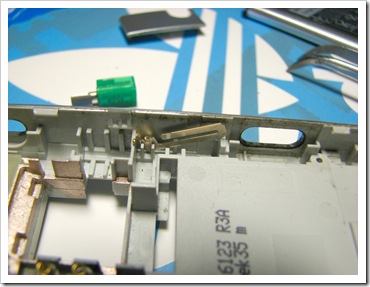

機殼上有些小防塵套之類的也要記得拆

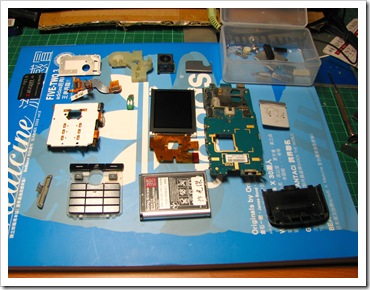

拆下來的零件總覽
有時候想想我還真的是有夠大膽
都不怕拆壞的，如果裝不回去立刻慧眼變成無手機可用的狀況
可能是我從小拆壞的東西真的夠多了，早就有心理建設了
自己拆壞的要自己負責，怪不了別人…自己手賤嘛！

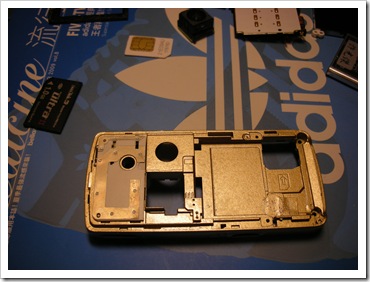

機殼母面總覽
公面
接下來準備噴漆

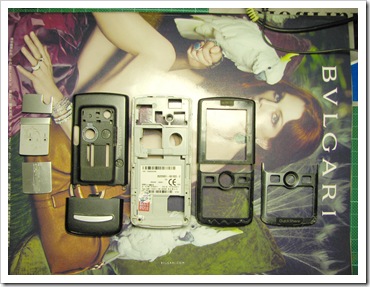

首先挑出要噴的部分（此圖不含小零件）
然後準備環境
工設的學生也沒什麼壞習慣，就是愛在陽台噴漆而已
即使學校三令五聲還是一樣愛在陽台噴，真的很奇怪
雜亂的陽台

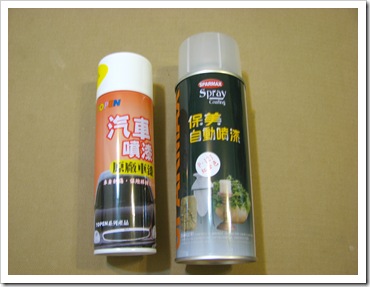

為了效果好，還特地買汽車噴漆
這種噴漆類似烤漆，會比較漂亮
右邊那一罐則是這次災難的始作俑者………
細小的零件一定要黏起來
不然噴罐一噴就開心了…
全部噴器件噴完
開始慢慢組回去
該用工具就要用

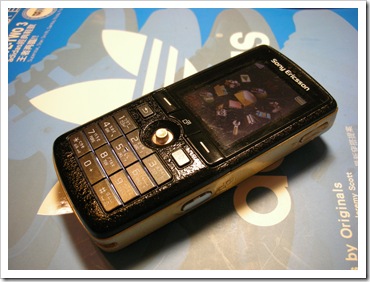

全部組裝起來
感覺好像有點俗氣…
重點是有沒有拆壞掉…

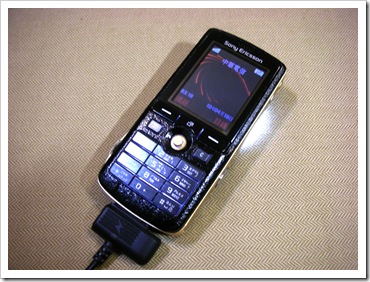

開機看看，歐耶～小綠球出現
進到選單
連補光燈都可以用
充電，OK！
雖然開機正常，不過後來覺得真的好醜="=
果然是真的演變成一場災難………
================分隔線===============
後來還是覺得太醜了，決定把側邊改回銀色
拆全機很累…懶得再拆一遍
用遮蓋法就好了
